性能 | 重复定位精度 | mm | ±0.05 | |||
导程(同步轮周长) | mm | 40 | ||||
速度 | mm/s | 500 | 1000 | 1600 | ||
最大参考负重 | 水平使用 | kg | 80 | 40 | 25 | |
垂直使用 | kg | 40 | 20 | 12 | ||
适用扭矩 | n.m | ≤12 | ||||
可定长度 | m | 单支最长4米(超出需要拼接) | ||||
部品 | 轨梁宽度 | mm | 170 | |||
司步带型号 | PU钢丝带STD5M-30 | |||||
司步轮规格 | TD5M-20Z | |||||
导轨 | EGH15-2支，4个滑块 | |||||
马达容量 | 750W | |||||

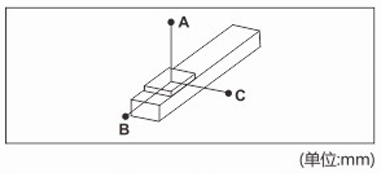

| 容许负载力距表 | |||
| |||
| 水平安装 | A | B | C |
10k | 2942 | 1133 | 1033 |
20kg | 1430 | 547 | 498 |
30k | 926 | 350 | 420 |
45kg | 588 | 219 | 201 |

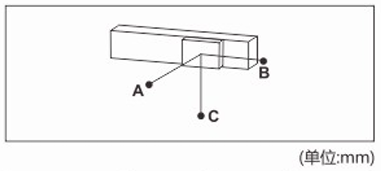

| 容许负载力距表 | |||
| |||
| 壁挂安装 | A | B | C |
15kg | 676 | 742 | 1933 |
25kg | 390 | 428 | 1127 |
35kg | 269 | 294 | 781 |
45kg | 201 | 219 | 588 |

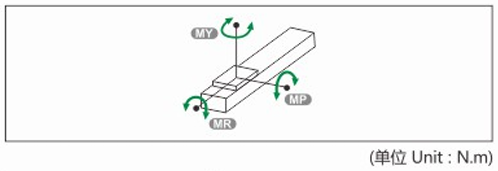

| 静态容许负载惯量 | |
| |
| MY | 1032 |
MP | 1034 |
MR | 908 |

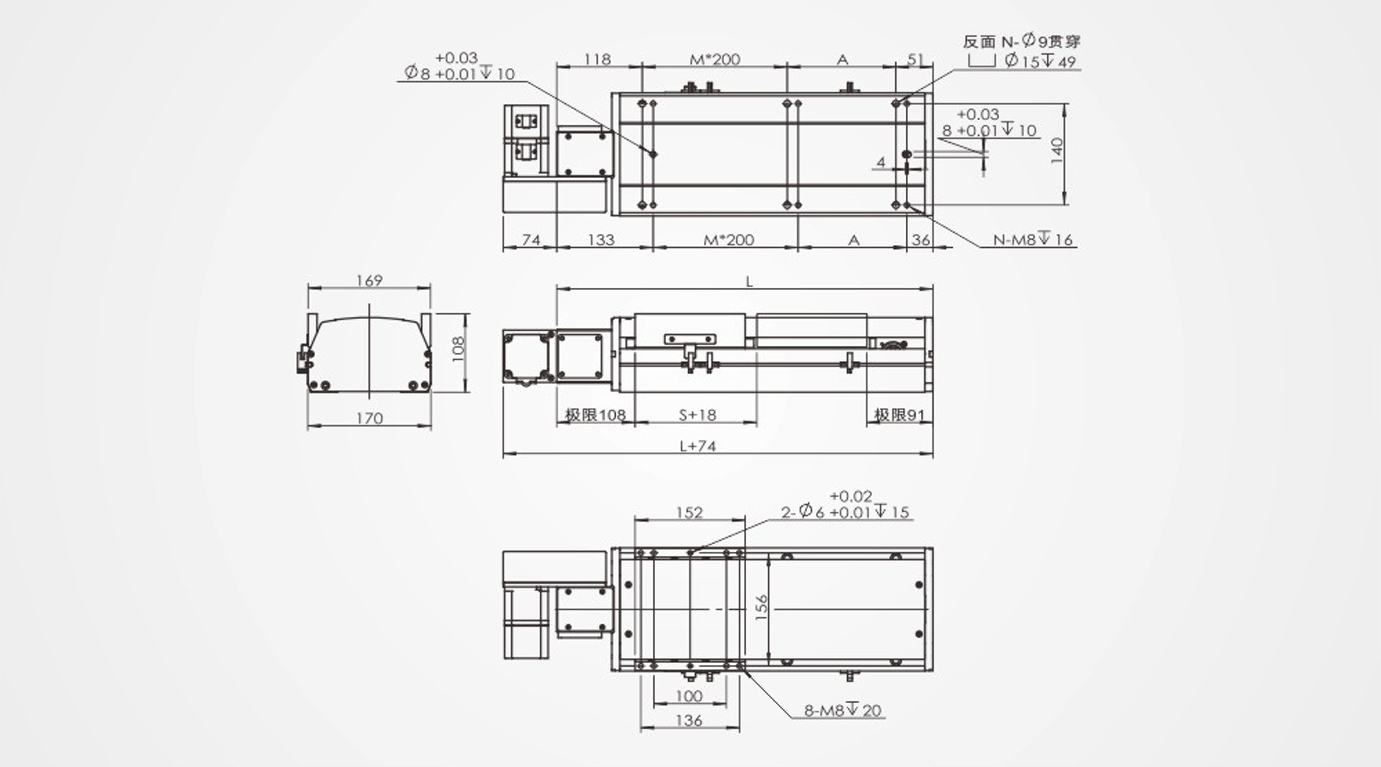

有限行程S | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
L | 419 | 469 | 519 | 569 | 619 | 669 | 719 | 769 | 819 | 869 | 919 | 969 | 1019 | 1069 | 1119 | 1169 | 1219 | 1269 | 1319 | 1369 |
A | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200M |
M | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 |
N | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 |
KG | 10.2 | 11 | 11.8 | 12.6 | 13.4 | 14.2 | 15 | 15.8 | 16.6 | 17.4 | 18.2 | 19 | 19.8 | 20.6 | 21.4 | 22.2 | 23 | 23.8 | 24.6 | 25.4 |
