性能 | 位置重复精度 | mm | ±0.01 | ||||
螺杆导程 | mm | 5 | 10 | 20 | 40 | ||
最高速度 | mm/s | 250 | 500 | 1000 | 2000 | ||
最大参考负重 | 水平使用 | kg | 20 | 110 | 75 | 22 | |
垂直使用 | kg | 40 | 30 | 14 | 7 | ||
定格推力 | N | 1388 | 694 | 347 | 174 | ||
标准行程 | mm | 50-1050mm/50间隔 | |||||
部品 | AC伺服马达容量 | W | 400 | ||||
滚珠螺杆外径 | mm | C7φ20 | |||||
高刚生直线滑轨 | mm | W20*H15 | |||||
联轴器 | mm | 12*14 | |||||

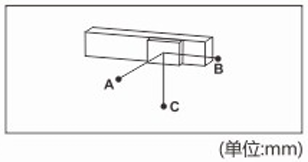

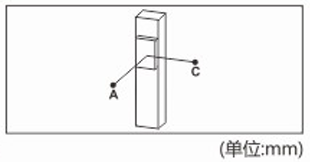

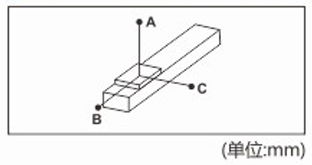

| 容许负载力距表 | |||||||||||||||
|
|
| |||||||||||||
| 水平安装 | A | B | C | 壁挂安装 | A | B | C | 垂直安装 | A | C | |||||
| 导程5 Lead | 70kg | 3235 | 755 | 408 | 导程5 Lead | 75kg | 377 | 322 | 2988 | 导程5 Lead | 20kg | 1368 | 1368 | ||
| 90kg | 2482 | 263 | 306 | 95kg | 288 | 246 | 2333 | 30kg | 911 | 911 | |||||
| 120kg | 1850 | 187 | 217 | 120kg | 218 | 187 | 1850 | 40kg | 683 | 683 | |||||
| 导程10 Lead | 65kg | 1911 | 338 | 373 | 导程10 Lead | 60kg | 408 | 368 | 2092 | 导程10 Lead | 15kg | 1618 | 1618 | ||
| 85kg | 1445 | 248 | 276 | 80kg | 296 | 266 | 1554 | 25kg | 970 | 970 | |||||
| 110kg | 1102 | 182 | 202 | 110kg | 202 | 182 | 1102 | 30kg | 808 | 808 | |||||
| 导程20 Lead | 35kg | 1666 | 547 | 538 | 导程20 Lead | 30kg | 633 | 644 | 1961 | 导程20 Lead | 10kg | 1922 | 1922 | ||
| 55kg | 1030 | 331 | 328 | 50kg | 365 | 369 | 1143 | 14kg | 1377 | 1377 | |||||
| 55kg | 733 | 231 | 230 | 75kg | 230 | 231 | 733 | - | - | - | |||||
| 导程40 Lead | 15kg | 1126 | 740 | 230 | 导程40 Lead | 12kg | 729 | 936 | 1417 | 导程40 Lead | 4kg | 2377 | 2377 | ||
| 22kg | 755 | 491 | 384 | 22kg | 729 | 491 | 755 | 7kg | 1356 | 1356 | |||||
| - | - | - | - | - | - | - | - | - | - | - | |||||

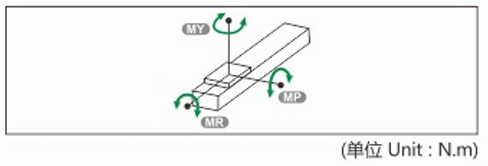

| 静态容许负载惯量 | |
| |
| MY | 1032 |
| MP | 1034 |
| MR | 908 |
力距表所表示的数据，代表重心。
The torque value in the chart indicate the center of gravity.
符合型录规范的正常使用下，保证寿命为5000公里。
Operation life is 5,000km when the product is using under thespecified conditions.
倒吊使用无法套用标准规范，如有需求请洽询我司业务。
Data information is not for ceiling-mount inverse use.Contact us for the details if you want to appiy ceiling-mountinverseusage.

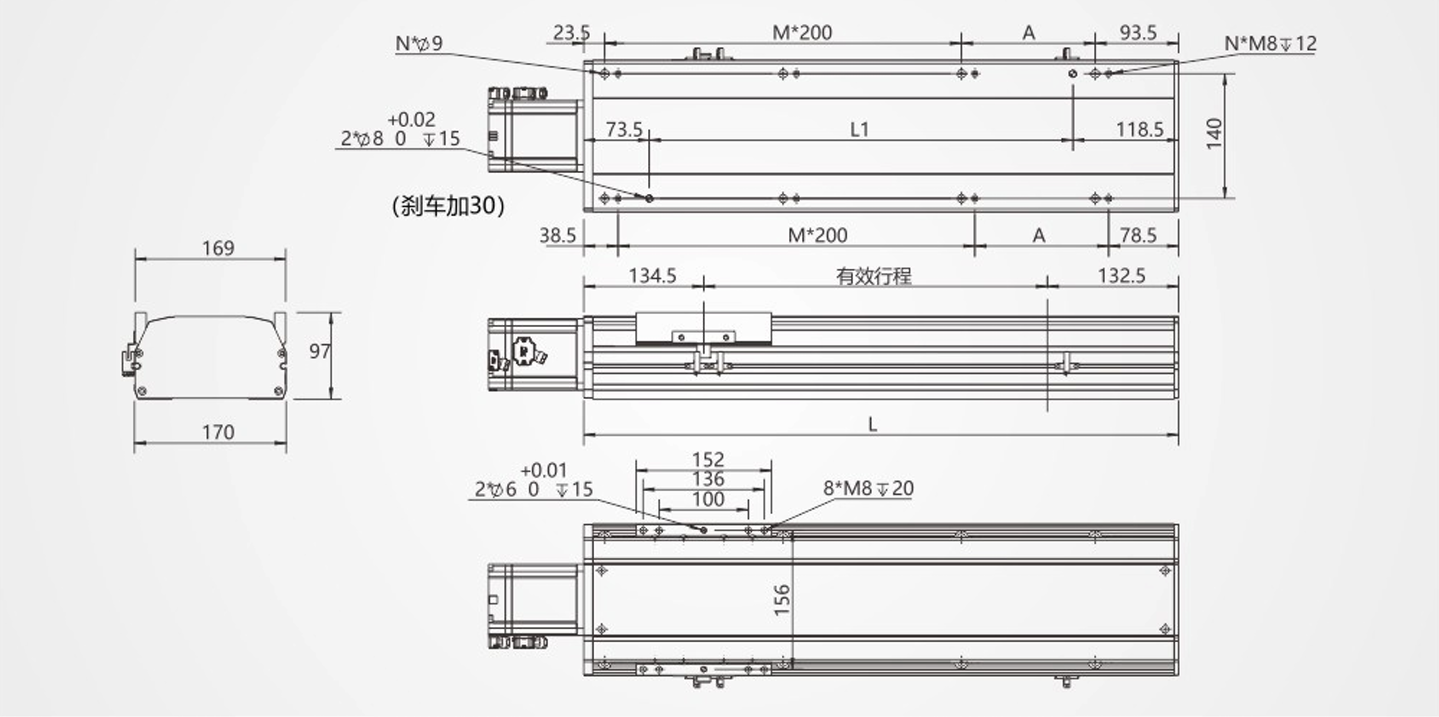

| 有效行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 |
| L | 317 | 367 | 417 | 467 | 517 | 567 | 617 | 667 | 717 | 767 | 817 | 867 | 917 | 967 | 1017 | 1067 | 1117 | 1167 | 1217 | 1267 | 1317 | 1367 | 1417 | 1467 | 1517 |
| A | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 |
| M | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| N | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 |
kg | 9.61 | 10.2 | 10.79 | 11.57 | 12.34 | 13.11 | 13.88 | 14.65 | 15.42 | 16.19 | 16.96 | 17.73 | 18.5 | 19.28 | 20.05 | 20.82 | 21.59 | 22.36 | 23.13 | 23.9 | 24.67 | 25.44 | 26.21 | 26.98 | 27.75 |
